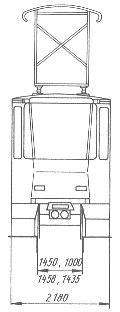

Maßskizzen
Türenseite und Innenraum
Front Heck
.jpg)
.jpg)
Technische Angaben
| Länge: | 18.110 mm |
| Breite: | 2.200 mm |
| Höhe: | 3.700 mm |
| Gewicht: | 21,5 t |
| Spurweite | 1.000 mm |
| Drehzapfenabstand: | 8.900 mm |
|
Achsabstand (Radstand der Drehgestelle): |
1.900 mm |
| Achsformel: | Bo'Bo' |
|
Motorleistung: |
4 x 40 kW |
| Motortyp: | TE 220 H |
| Getriebeübersetzung: | 8,775 : 1 / 7,36 : 1 |
| Höchstgeschwindigkeit: | 55 km/h / 70 km/h |
| Sitzplätze: | 35 |
| Stehplätze: | 70 |
| Betriebsart: |
Einrichtungstriebwagen |
| Bauart: | 4x-GelTw |
| Steuerungsart: |
Beschleuniger Accelerator (i.d.R. nichtmodernisierte Wagen) Thyristor (nur Berlin, teilweise, nichtmodernisierte/modernisierte Wagen) Chopper (modernisierte Wagen) |
| Betriebsspannung: | 660 V |
Weitere Angaben
| Hersteller: | ČKD |
| Baujahre Plauen: | 1976, 1981, 1983, 1987, 1988 |
| Baujahre andere Städte: | 1972 (Prototypen), 1975/76 bis 1990 |
| Geliefert nach: | Berlin, Brandenburg, Cottbus, Erfurt, Frankfurt/Oder, Gera, Görlitz, Gotha, Leipzig (1989 nach Berlin), Plauen, Potsdam, Zwickau |
|
Einsatz in Plauen: |
von 1976 bis heute (seit 1992 schrittweise modernisiert) |
| Einsatz in anderen Städten: |
von 1972/75 bis heute (seit 1992 teilweise modernisiert) |
| Umsetzungen nach: | Schöneiche (aus Cottbus) sowie einige o.g. Städte |
| Umsetzungen ins Ausland: |
Estland: Tallinn (6 aus Cottbus, 32 aus Erfurt, 13 aus Gera); Kasachstan: Almaty (50 aus Berlin), Temirtau (12 aus Potsdam); Lettland: Liepaja (3 aus Cottbus, 8 aus Erfurt, 1 aus Gera); Polen: Stettin (21 aus Berlin); Rumänien: Braila (20 aus Berlin), Cluj-Napoca (26 aus Berlin, 10 aus Potsdam), Constanta (15 aus Berlin), Craiova (10 aus Berlin), Galati (31 aus Berlin), Oradea (31 aus Berlin), Ploiesti (32 aus Potsdam); Russland: Kaliningrad (12 aus Cottbus), Pjatigorsk (4 aus Cottbus, 4 aus Erfurt); Tschechien:
Liberec (1 ATw aus Gera); Ungarn: Szeged (2 über MGB aus Berlin (ETS), 5 aus Cottbus, 13 aus Potsdam (3 zeitweise leihweise wieder zurück)); |
| Zugbildungsmöglichkeiten: |
Tw, Tw + Tw, Tw + Tw + Tw (zugelassen nur in Erfurt, früher auch in Cottbus) |
| Gesamtlänge: | 19,2 m (Tw); 38,4 m (Tw + Tw); 57,6 m (Tw + Tw + Tw) |
|
Beförderungskapazität - bei 0,15 m²/Person: - bei 4 Personen/m²: |
137 bis 166 (Tw), 274 bis 332 (Tw + Tw), 411 bis 498 (Tw + Tw + Tw); 105 (Tw), 210 (Tw + Tw), 315 (Tw + Tw + Tw) |
<<
